LECAR > Aufbauleuchten > RASTERDECKENSTRAHLER MINI-TUBE LED-COB

LED-Einhängestrahler-Rasterdecken-Lecar-Mini-Tube-MA-Weiss

RASTERDECKENSTRAHLER
MINI-TUBE LED-COB

22009R | 22018R | 22030R | 22035R | 22040R

Die MINI-TUBE Leuchtenfamilie ist für verschiedene Montagearten konzipiert. Die Strahler können als Stromschienenstahler für alle gängigen 3-Phasen-Stromschienen, ebenso wie als Deckenanbaustrahler, Wandanbaustrahler und als Einhängestrahler fungieren und sind jederzeit umrüstbar. Mit seiner kleinen Bauform und hochoptimierten Lichttechnik ist der MINI-TUBE LED-COB ein ideales Lichtwerkzeug für höchste Ansprüche und wird hauptsächlich zur Akzentbeleuchtung verwendet.

Der MINI-TUBE RASTERDECKENSTRAHLER ist ein kleiner moderner Aufbaustrahler zum Einhängen in Rasterdecken oder an Stangensystemen. Sein Design ist optisch minimalistisch gehalten. Er erbringt trotz seiner kleineren Bauform die selbe Lichtleistung wie sein großer Bruder MIDI-TUBE und ist als Aufbaustrahler für die flexible Lichtgestaltung entwickelt worden. Er fügt sich dezent in das Decken- oder Wandbild ein und bietet als Aufbaustrahler ohne dass die Installation einer Stromschiene notwendig ist eine außergewöhnliche und äußerst praktische Lösung für die Verwendung von Rasterdecken, Stangensystemen, oder anderer Vorrichtungen, die sich zur Anbringung von Strahlern mittels Haken empfehlen..

Alle MINI-TUBES werden mit dem passenden Zubehör (3~ Universal-Adapter, Wand- / Deckenrosette, oder Haken für Rasterdecke) und integriertem EVG geliefert.

Die Standardgehäusefarben sind Schwarz (RAL 9005), Aluminium-Silber (RAL 9006) und Weiß (RAL 9016). Sonderfarben sind ebenfalls realisierbar.

   Schwarz                  Alu-Silber                  Weiß

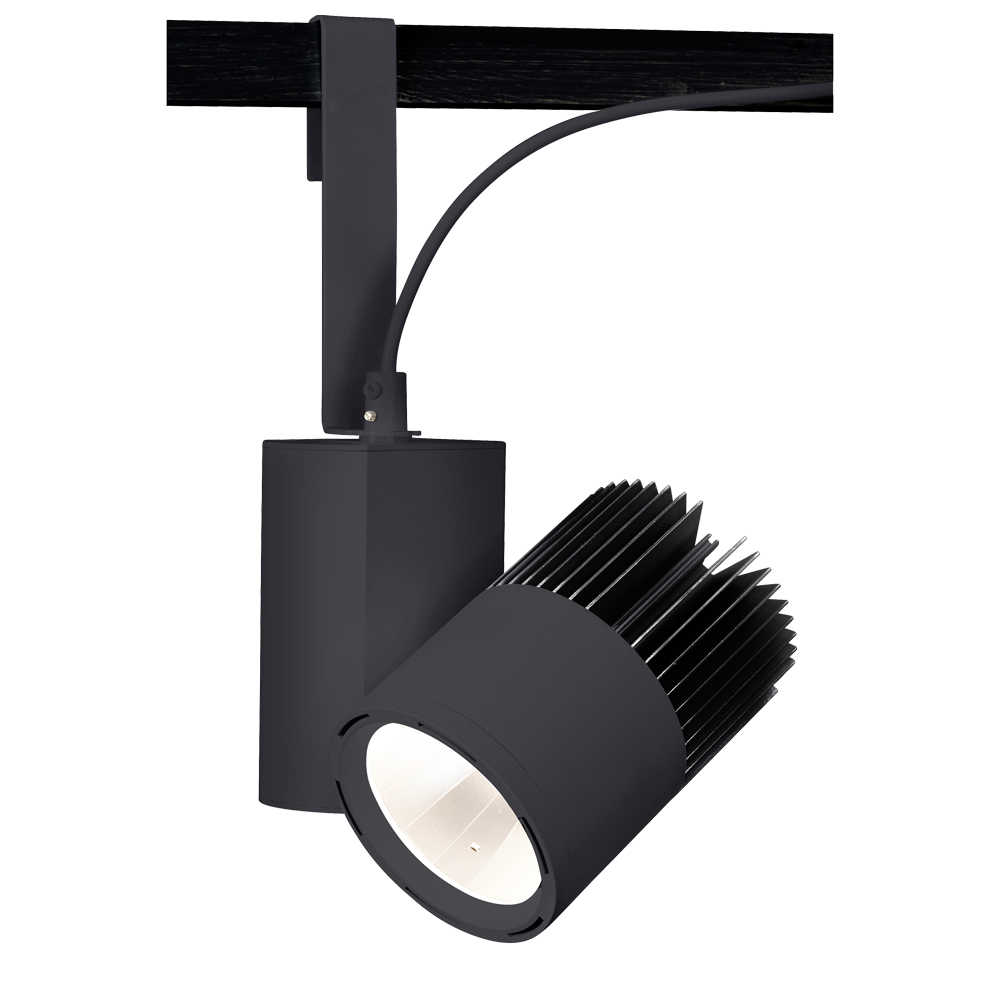

LED-Einhängestrahler-Lecar-Mini-Tube-MA-2-Schwarz

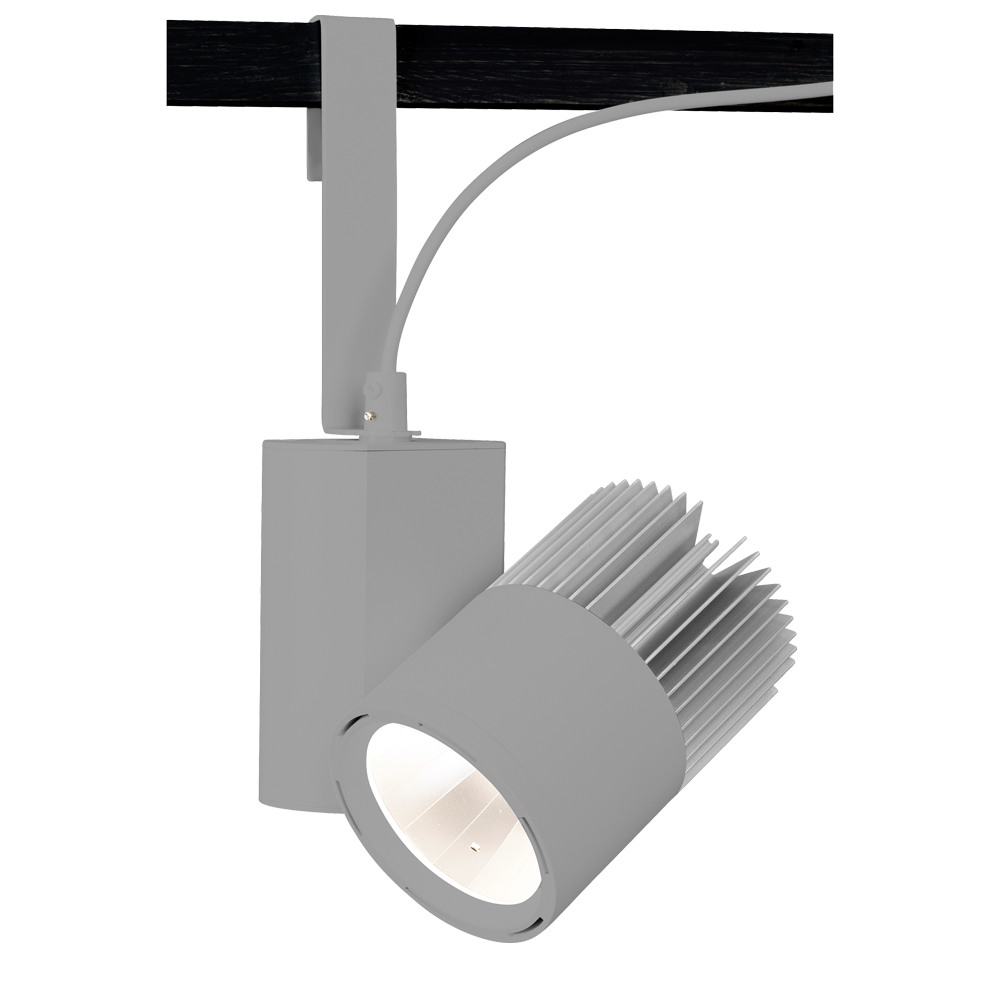

LED-Einhängestrahler-LECAR-Mini-Tube-MA-2-Aluminium-Silber

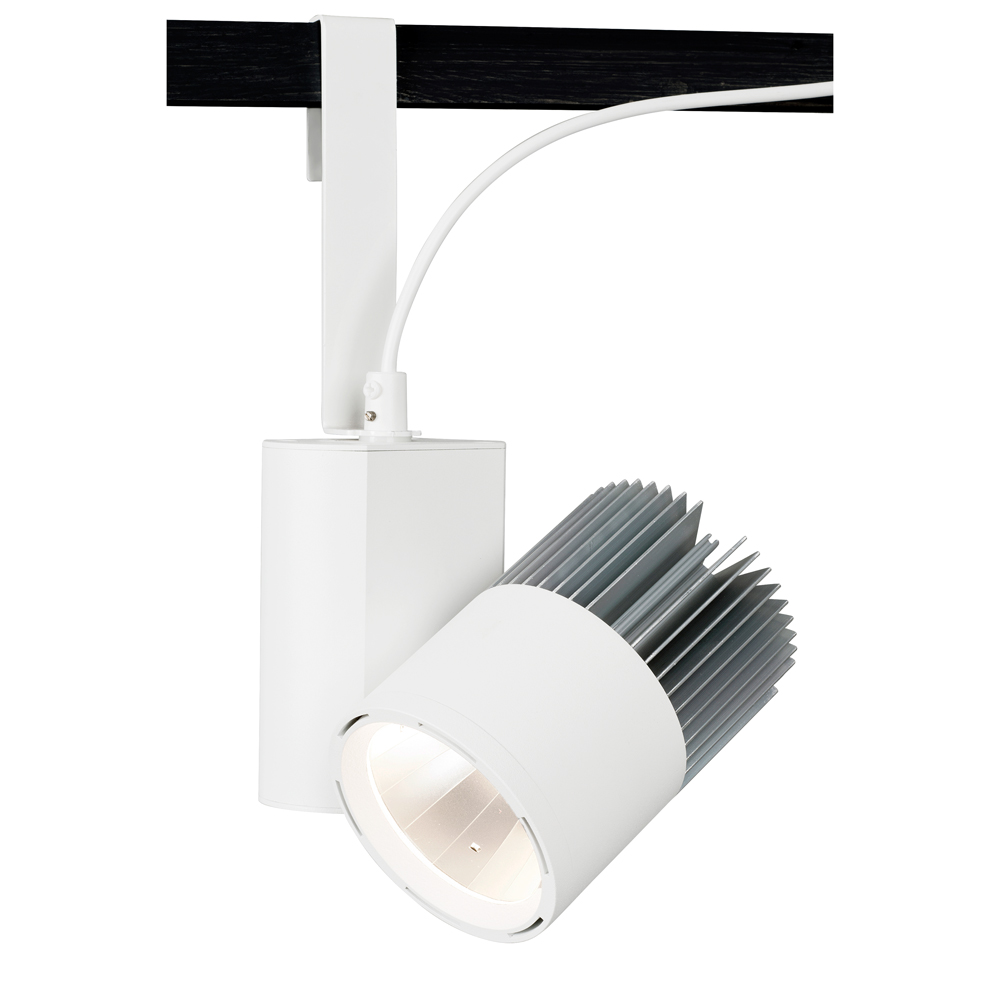

LED-Einhängestrahler-Rasterdecken-Lecar-Mini-Tube-MA-Weiss

TECHNISCHE DATEN

TECHNISCHE DATEN – RASTERDECKENSTRAHLER MINI-TUBE LED-COB

• LED-COB Platine: Zhaga konform
• LED-COB Modul: verschraubt und wechselbar
• Gesamtanschlussleistungen: 8,7W / 12,3W / 17,9W / 25,5W / 29,4W / 34,3W / 39,4W
• Ø Systemeffizienz: 157lm/W (max. 198lm/W)¹
• Lichtfarben: 2700K / 3000K / 3100K / 3200K / 3500K / 4000K / 5000K
• Sonderlichtfarben: Backwaren / Obst & Gemüse / Fisch / Fleisch / Textilien / Drogerien
• Abstrahlwinkel: 14° / 32° / 48° / 60°
• Farbwiedergaben: CRI>85 / CRI>95
• Farbkonsistenz: 2-fach MacAdam ab 50.000h 3-fach MacAdam
• Versorgungsspannung: 230V/50Hz
• Lebensdauer: > 50.000h L90 / F10
• Reflektorart: Gefaltet und blendfrei
• Reflektormaterial: 99,99% Reinstaluminium
• Reflektor-Wirkungsgrad: 97,8%
• Kühlkörper: Alu (Tc 58°) Passivkühlung
• Gehäuse: Alu Druckguss

SICHERHEIT

• Sicherheitsnorm: CE, F
• Schutzklasse: II
• Schutzart: IP20
• Garantie: 5 Jahre (Verlängerung auf 8 Jahre möglich)

1 Mit aktuell bis zu 198lm/W Systemeffizienz stehen unsere LED-COB Leuchten an der Spitze der Energieeffizienz am Markt.
Diese Werte erreichen wir durch beste LED-Platinen, verlustarme Vorschaltgeräte, ein hocheffizientes Thermomanagement
und eigens entwickelte Hochleistungsreflektoren, deren Wirkungsgrade nahe am physikalischen Maximum liegen.

Die Systemeffizienz gibt die Lichtausbeute an, die die Leuchte abzüglich aller mindernden Faktoren (Vorschaltgerät, Verlustleistung der Lichtquelle und den Streuverlust durch den Reflektor) erzielt.

Lichtstrom und Systemeffizienz ist abhängig von der gewählten Wattage, der Lichtfarbe und der gewünschten Farbwiedergabe.
Eine detailliert Auskunft über • Lichtstrom und • Systemeffizienz ist dem Datenblatt mit seiner Auflistung der Konstellationsmöglichkeiten zu entnehmen.

Hier Produktdatenblatt MINI-TUBE-1.HJ.2019-web herunterladen

Datenblatt MINI-TUBE-1.HJ.2019-web



Hier Produktdatenblatt MINI-TUBE-1.HJ.2019-web-mobile-herunterladen

Datenblatt MINI-TUBE-1.HJ.2019-web-mobile

MAßE

MAßE – RASTERDECKENSTRAHLER MINI-TUBE LED-COB

• Leuchtendurchmesser: 100mm
• Leuchtenhöhe: 123mm
• Gesamtbreite: 160mm
• Gesamthöhe: 183mm
• Gewicht: 1,2kg
• Schwenkbarkeit: 270°
• Drehbarkeit: 355°

LICHTWERTE

LICHTWERTE – STANDARDLICHTFARBEN RASTERDECKENSTRAHLER MINI-TUBE LED-COB

Leistung
(Gesamtanschluss)		 Farbe Korrelierte
Farbtemperatur		 Farbwiedergabe Lichtstrom
(System)		 Lichtausbeute
(System)

8,7W – 250mA sehr warmweiß 2700K CRI>82 1387lm 160lm/W
warmweiß 3000K CRI>85 1492lm 172lm/W
perlweiß 3100K CRI>85 1454lm 167lm/W
klarweiß 3200K CRI>85 1463lm 168lm/W
brillantweiß 3500K CRI>85 1515lm 174lm/W
neutralweiß 4000K CRI>85 1544lm 178lm/W
kaltweiß 5000K CRI>85 1558lm 179lm/W
kaltweiß max. Effizienz 5000K CRI>70 1725lm 198lm/W

12,3W – 350mA sehr warmweiß 2700K CRI>82 1914lm 155lm/W
warmweiß 3000K CRI>85 2057lm 167lm/W
perlweiß 3100K CRI>85 2005lm 163lm/W
klarweiß 3200K CRI>85 2014lm 163lm/W
brillantweiß 3500K CRI>85 2085lm 169lm/W
neutralweiß 4000K CRI>85 2128lm 173lm/W
kaltweiß 5000K CRI>85 2147lm 174lm/W
kaltweiß max. Effizienz 5000K CRI>70 2372lm 193lm/W

17,9W – 500mA sehr warmweiß 2700K CRI>82 2670lm 149lm/W
warmweiß 3000K CRI>85 2869lm 160lm/W
perlweiß 3100K CRI>85 2793lm 156lm/W
klarweiß 3200K CRI>85 2812lm 157lm/W
brillantweiß 3500K CRI>85 2912lm 162lm/W
neutralweiß 4000K CRI>85 2969lm 166lm/W
kaltweiß 5000K CRI>85 2997lm 167lm/W
kaltweiß max. Effizienz 5000K CRI>70 3312lm 185lm/W

21,7W – 600mA sehr warmweiß 2700K CRI>82 3126lm 144lm/W
warmweiß 3000K CRI>85 3363lm 155lm/W
perlweiß 3100K CRI>85 3273lm 151lm/W
klarweiß 3200K CRI>85 3292lm 152lm/W
brillantweiß 3500K CRI>85 3406lm 157lm/W
neutralweiß 4000K CRI>85 3477lm 160lm/W
kaltweiß 5000K CRI>85 3510lm 162lm/W
kaltweiß max. Effizienz 5000K CRI>70 3881lm 179lm/W

25,5W – 700mA sehr warmweiß 2700K CRI>82 3596lm 141lm/W
warmweiß 3000K CRI>85 3867lm 152lm/W
perlweiß 3100K CRI>85 3767lm 148lm/W
klarweiß 3200K CRI>85 3786lm 148lm/W
brillantweiß 3500K CRI>85 3919lm 154lm/W
neutralweiß 4000K CRI>85 4000lm 157lm/W
kaltweiß 5000K CRI>85 4038lm 158lm/W
kaltweiß max. Effizienz 5000K CRI>70 4464lm 175lm/W

29,4W – 800mA sehr warmweiß 2700K CRI>82 4052lm 138lm/W
warmweiß 3000K CRI>85 4361lm 148lm/W
perlweiß 3100K CRI>85 4247lm 145lm/W
klarweiß 3200K CRI>85 4266lm 145lm/W
brillantweiß 3500K CRI>85 4422lm 151lm/W
neutralweiß 4000K CRI>85 4513lm 154lm/W
kaltweiß 5000K CRI>85 4551lm 155lm/W
kaltweiß max. Effizienz 5000K CRI>70 5032lm 171lm/W

34,3W – 925mA sehr warmweiß 2700K CRI>82 4612lm 134lm/W
warmweiß 3000K CRI>85 4959lm 144lm/W
perlweiß 3100K CRI>85 4831lm 141lm/W
klarweiß 3200K CRI>85 4855lm 141lm/W
brillantweiß 3500K CRI>85 5030lm 147lm/W
neutralweiß 4000K CRI>85 5135lm 150lm/W
kaltweiß 5000K CRI>85 5178lm 151lm/W
kaltweiß max. Effizienz 5000K CRI>70 5728lm 167lm/W

39,4W – 1050mA sehr warmweiß 2700K CRI>82 5159lm 131lm/W
warmweiß 3000K CRI>85 5543lm 141lm/W
perlweiß 3100K CRI>85 5401lm 137lm/W
klarweiß 3200K CRI>85 5429lm 138lm/W
brillantweiß 3500K CRI>85 5624lm 143lm/W
neutralweiß 4000K CRI>85 5738lm 146lm/W
kaltweiß 5000K CRI>85 5790lm 147lm/W
kaltweiß max. Effizienz 5000K CRI>70 6399lm 163lm/W
* Farbgenauigkeit: 2-fach MacAdam; 3-fach MacAdam Farbverschiebung nach 50.000 Std.
** DALI-Dimmung, sowie höhere Leistungen, auf Anfrage möglich.

LICHTWERTE – SONDERLICHTFARBEN RASTERDECKENSTRAHLER MINI-TUBE LED-COB

Leistung
(Gesamtanschluss)		 Farbe Korrelierte
Farbtemperatur		 Farbwiedergabe Lichtstrom
(System)		 Lichtausbeute
(System)

8,7W – 250mA sehr warmweiß 2700K CRI>95 1154lm 133lm/W
warmweiß 3000K (below BBL) CRI>95 1202lm 138lm/W
perlweiß 3100K CRI>95 1230lm 142lm/W
klarweiß 3200K CRI>95 1240lm 143lm/W
brillantweiß 3500K (below BBL) CRI>95 1287lm 148lm/W
neutralweiß 4000K (below BBL) CRI>95 1330lm 153lm/W
Brot- & Backwaren 2445K CRI>92 974lm 112lm/W
meat / pink effect 2000K CRI>82 675lm 78lm/W
meat / white effect 4000K CRI>70 823lm 95lm/W

12,3W – 350mA sehr warmweiß 2700K CRI>95 1591lm 129lm/W
warmweiß 3000K (below BBL) CRI>95 1658lm 135lm/W
perlweiß 3100K CRI>95 1696lm 138lm/W
klarweiß 3200K CRI>95 1705lm 138lm/W
brillantweiß 3500K (below BBL) CRI>95 1772lm 144lm/W
neutralweiß 4000K (below BBL) CRI>95 1829lm 148lm/W
Brot- & Backwaren 2445K CRI>92 1358lm 110lm/W
meat / pink effect 2000K CRI>82 931lm 76lm/W
meat / white effect 4000K CRI>70 1137lm 92lm/W

17,9W – 500mA sehr warmweiß 2700K CRI>95 2218lm 124lm/W
warmweiß 3000K (below BBL) CRI>95 2313lm 129lm/W
perlweiß 3100K CRI>95 2366lm 132lm/W
klarweiß 3200K CRI>95 2385lm 133lm/W
brillantweiß 3500K (below BBL) CRI>95 2470lm 138lm/W
neutralweiß 4000K (below BBL) CRI>95 2556lm 143lm/W
Brot- & Backwaren 2445K CRI>92 1942lm 108lm/W
meat / pink effect 2000K CRI>82 1302lm 73lm/W
meat / white effect 4000K CRI>70 1583lm 88lm/W

21,7W – 600mA sehr warmweiß 2700K CRI>95 2627lm 121lm/W
warmweiß 3000K (below BBL) CRI>95 2736lm 126lm/W
perlweiß 3100K CRI>95 2798lm 129lm/W
klarweiß 3200K CRI>95 2817lm 130lm/W
brillantweiß 3500K (below BBL) CRI>95 2921lm 135lm/W
neutralweiß 4000K (below BBL) CRI>95 3021lm 139lm/W
Brot- & Backwaren 2445K CRI>92 2306lm 106lm/W
meat / pink effect 2000K CRI>82 1539lm 71lm/W
meat / white effect 4000K CRI>70 1872lm 86lm/W

25,5W – 700mA sehr warmweiß 2700K CRI>95 2988lm 117lm/W
warmweiß 3000K (below BBL) CRI>95 3116lm 122lm/W
perlweiß 3100K CRI>95 3187lm 125lm/W
klarweiß 3200K CRI>95 3211lm 126lm/W
brillantweiß 3500K (below BBL) CRI>95 3330lm 130lm/W
neutralweiß 4000K (below BBL) CRI>95 3439lm 135lm/W
Brot- & Backwaren 2445K CRI>92 2660lm 104lm/W
meat / pink effect 2000K CRI>82 1748lm 68lm/W
meat / white effect 4000K CRI>70 2132lm 84lm/W

29,4W – 800mA sehr warmweiß 2700K CRI>95 3373lm 115lm/W
warmweiß 3000K (below BBL) CRI>95 3510lm 120lm/W
perlweiß 3100K CRI>95 3596lm 122lm/W
klarweiß 3200K CRI>95 3620lm 123lm/W
brillantweiß 3500K (below BBL) CRI>95 3753lm 128lm/W
neutralweiß 4000K (below BBL) CRI>95 3881lm 132lm/W
Brot- & Backwaren 2445K CRI>92 3013lm 103lm/W
meat / pink effect 2000K CRI>82 1971lm 67lm/W
meat / white effect 4000K CRI>70 2406lm 82lm/W

34,3W – 925mA sehr warmweiß 2700K CRI>95 3833lm 112lm/W
warmweiß 3000K (below BBL) CRI>95 3995lm 116lm/W
perlweiß 3100K CRI>95 4090lm 119lm/W
klarweiß 3200K CRI>95 4118lm 120lm/W
brillantweiß 3500K (below BBL) CRI>95 4270lm 124lm/W
neutralweiß 4000K (below BBL) CRI>95 4413lm 129lm/W
Brot- & Backwaren 2445K CRI>92 3424lm 100lm/W
meat / pink effect 2000K CRI>82 2247lm 65lm/W
meat / white effect 4000K CRI>70 2739lm 80lm/W

39,4W – 1050mA sehr warmweiß 2700K CRI>95 4289lm 109lm/W
warmweiß 3000K (below BBL) CRI>95 4465lm 113lm/W
perlweiß 3100K CRI>95 4574lm 116lm/W
klarweiß 3200K CRI>95 4603lm 117lm/W
brillantweiß 3500K (below BBL) CRI>95 4774lm 121lm/W
neutralweiß 4000K (below BBL) CRI>95 4935lm 125lm/W
Brot- & Backwaren 2445K CRI>92 3838lm 97lm/W
meat / pink effect 2000K CRI>82 2513lm 64lm/W
meat / white effect 4000K CRI>70 3063lm 78lm/W

* Farbgenauigkeit: 2-fach MacAdam; 3-fach MacAdam Farbverschiebung nach 50.000 Std.
** DALI-Dimmung, sowie höhere Leistungen, auf Anfrage möglich.
