AUFBAUSTRAHLER MIDI-TUBE LED-COB
22009 | 22018 | 22030 | 22035 | 22040
Mit dem Aufbaustrahler MIDI-TUBE LED-COB bringen Sie bewegliches Licht für höchste Ansprüche in Ihre Lichtgestaltung.
Der MIDI-TUBE ist ein moderner Aufbaustrahler für alle gängigen 3-Phasen-Stromschienen. Als Aufbaustrahler für verschiedene Einsatzgebiete konzipiert ist er außerdem als Deckenanbaustrahler, Wandanbaustrahler und als Einhängestrahler erhältlich. Variabel einsetzbar stellt er mit seiner hochoptimierten Lichttechnik ein ideales Instrument zur Akzent- und Grundbeleuchtung dar.
Alle MIDI-TUBEs werden mit dem passenden Zubehör (3~ Universal-Adapter / Wand- / Deckenrosette / Haken für Rasterdecke) und integriertem EVG geliefert.

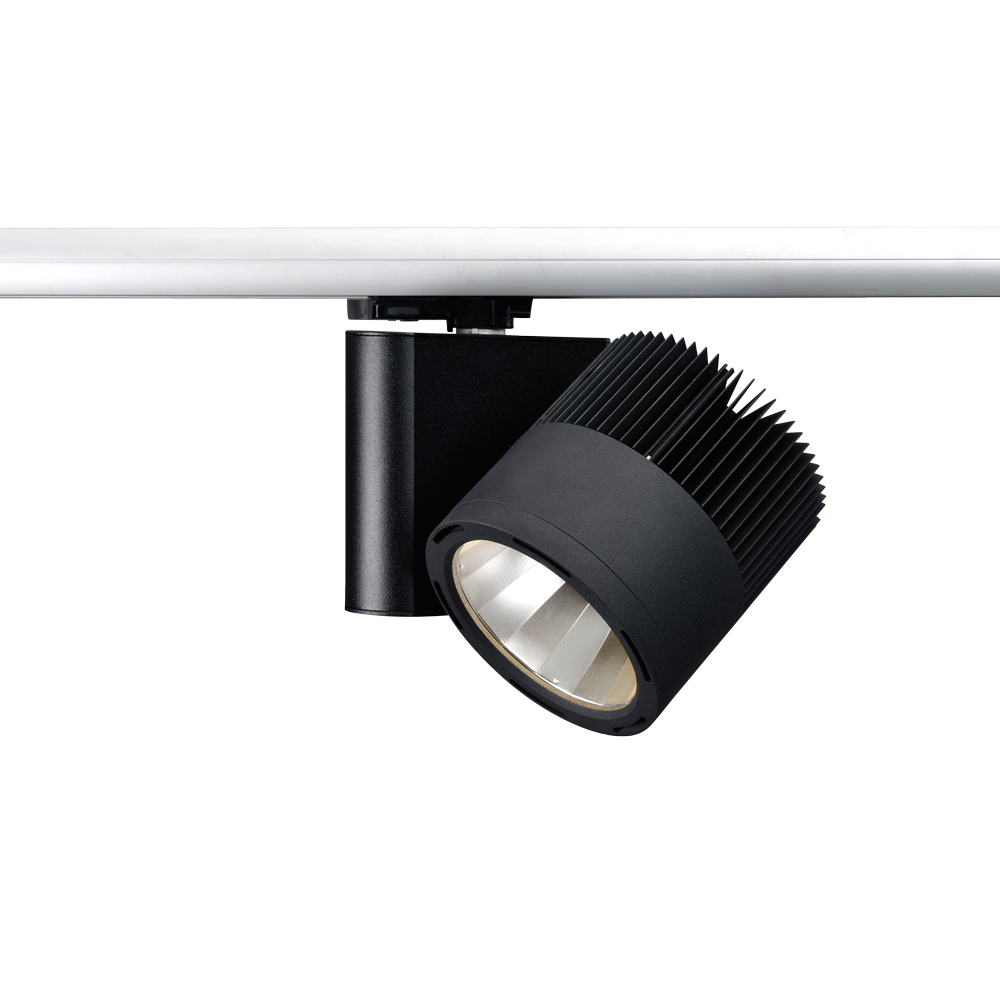

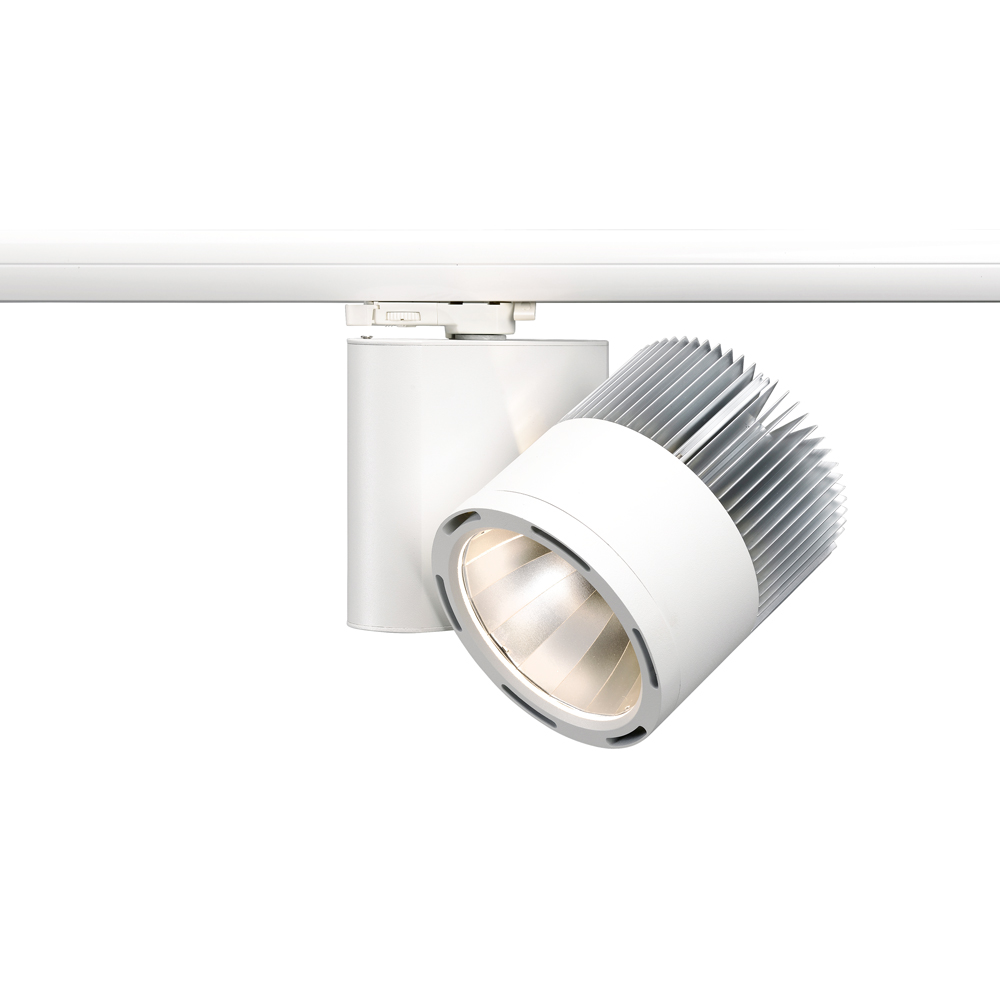

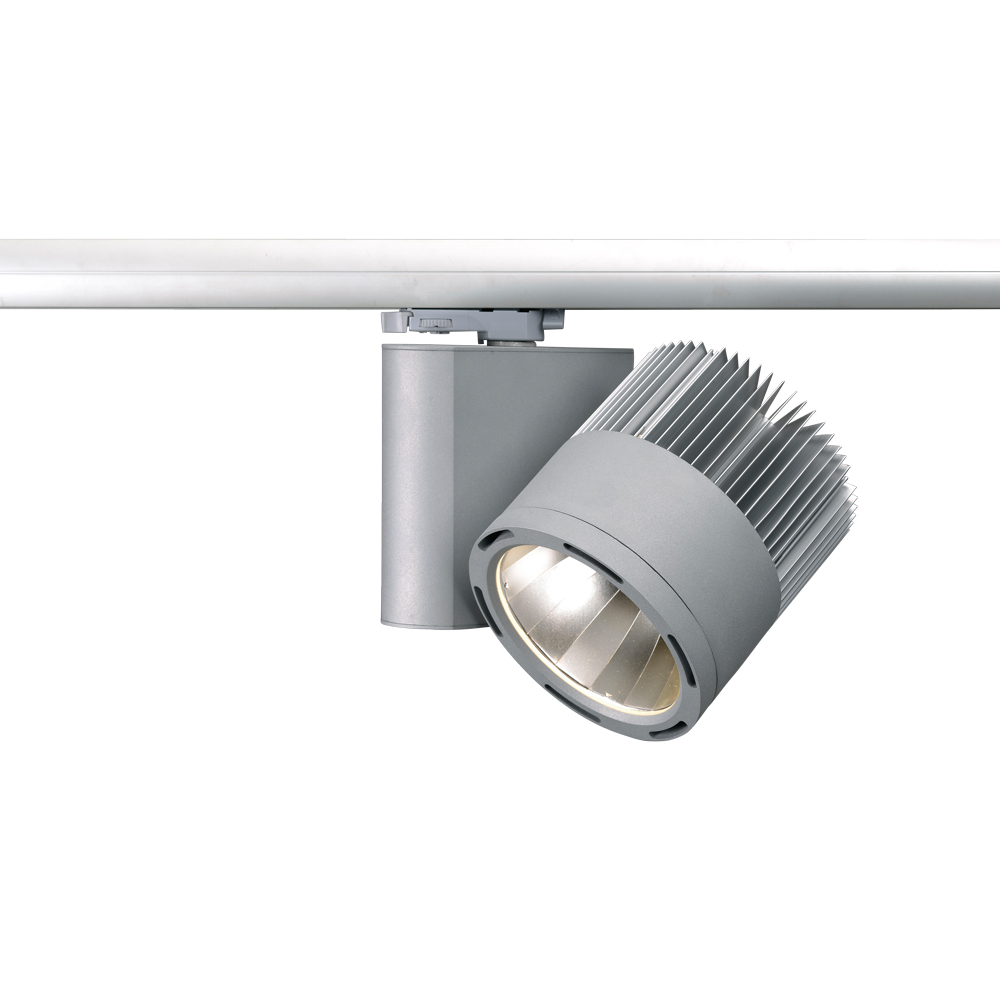

Die Standardgehäusefarben sind Schwarz (RAL 9005), Aluminium-Silber (RAL 9006) und Weiß (RAL 9016). Sonderfarben sind ebenfalls realisierbar.
Schwarz
Alu-Silber
Weiß
TECHNISCHE DATEN – AUFBAUSTRAHLER MIDI-TUBE LED-COB
• LED-COB Platine: Zhaga konform
• LED-COB Modul: verschraubt und wechselbar
• Gesamtanschlussleistungen: 7,9W / 11,1W / 16,2W / 23,0W / 26,5W / 31,0W / 35,5W
• Ø Systemeffizienz: 174lm/W (max. 211lm/W)¹
• Lichtfarben: 2700K / 3000K / 3100K / 3200K / 3500K / 4000K / 5000K
• Sonderlichtfarben: Backwaren / Obst & Gemüse / Fisch / Fleisch / Textilien / Drogerien
• Abstrahlwinkel: 14° / 32° / 48° / 60°
• Farbwiedergaben: CRI>85 / CRI>95
• Farbkonsistenz: 2-fach MacAdam ab 50.000h 3-fach MacAdam
• Versorgungsspannung: 230V/50Hz
• Lebensdauer: > 50.000h L90 / F10
• Reflektorart: Gefaltet und blendfrei
• Reflektormaterial: 99,99% Reinstaluminium
• Reflektor-Wirkungsgrad: Ø 97,8%
• Kühlkörper: Alu (Tc 58°) Passivkühlung
• Gehäuse: Alu Druckguss
SICHERHEIT
• Sicherheitsnorm: CE, F
• Schutzklasse: II
• Schutzart: IP20
• Garantie: 5 Jahre (Verlängerung auf 8 Jahre möglich)
1 Mit aktuell bis zu 211lm/W Systemeffizienz stehen unsere LED-COB Leuchten an der Spitze der Energieeffizienz am Markt.
Diese Werte erreichen wir durch beste LED-Platinen, verlustarme Vorschaltgeräte, ein hocheffizientes Thermomanagement
und eigens entwickelte Hochleistungsreflektoren, deren Wirkungsgrade nahe am physikalischen Maximum liegen.
Die Systemeffizienz gibt die Lichtausbeute an, die die Leuchte abzüglich aller mindernden Faktoren (Vorschaltgerät, Verlustleistung der Lichtquelle und den Streuverlust durch den Reflektor) erzielt.
Lichtstrom und Systemeffizienz ist abhängig von der gewählten Wattage, der Lichtfarbe und der gewünschten Farbwiedergabe.
Eine detailliert Auskunft über • Lichtstrom und • Systemeffizienz ist dem Datenblatt mit seiner Auflistung der Konstellationsmöglichkeiten zu entnehmen.
MAßE – AUFBAUSTRAHLER MIDI-TUBE LED-COB
• | Leuchtendurchmesser: | 130mm |
• | Leuchtenhöhe: | 140mm |
• | Gesamtbreite: | 190mm |
• | Gesamthöhe: | 170mm |
• | Gewicht: | 1,7kg |
• | Schwenkbarkeit: | 270° |
• | Drehbarkeit: | 355° |
LICHTWERTE – STANDARDLICHTFARBEN AUFBAUSTRAHLER MIDI-TUBE LED-COB
Leistung (Gesamtanschluss) |
Farbe | Korrelierte Farbtemperatur |
Farbwiedergabe | Lichtstrom (System) |
Lichtausbeute (System) |
7,9W – 250mA | sehr warmweiß | 2700K | CRI>82 | 1394lm | 176lm/W |
warmweiß | 3000K | CRI>85 | 1470lm | 186lm/W | |
perlweiß | 3100K | CRI>85 | 1453lm | 184lm/W | |
klarweiß | 3200K | CRI>85 | 1448lm | 183lm/W | |
brillantweiß | 3500K | CRI>85 | 1459lm | 185lm/W | |
neutralweiß | 4000K | CRI>85 | 1511lm | 191lm/W | |
kaltweiß | 5000K | CRI>85 | 1521lm | 193lm/W | |
kaltweiß max. Effizienz | 5000K | CRI>70 | 1668lm | 211lm/W | |
11,1W – 350mA | sehr warmweiß | 2700K | CRI>82 | 1921lm | 173lm/W |
warmweiß | 3000K | CRI>85 | 2025lm | 182lm/W | |
perlweiß | 3100K | CRI>85 | 2002lm | 180lm/W | |
klarweiß | 3200K | CRI>85 | 1995lm | 180lm/W | |
brillantweiß | 3500K | CRI>85 | 2011lm | 181lm/W | |
neutralweiß | 4000K | CRI>85 | 2082lm | 188lm/W | |
kaltweiß | 5000K | CRI>85 | 2096lm | 189lm/W | |
kaltweiß max. Effizienz | 5000K | CRI>70 | 2297lm | 207lm/W | |
16,2W – 500mA | sehr warmweiß | 2700K | CRI>82 | 2695lm | 166lm/W |
warmweiß | 3000K | CRI>85 | 2841lm | 175lm/W | |
perlweiß | 3100K | CRI>85 | 2808lm | 173lm/W | |
klarweiß | 3200K | CRI>85 | 2799lm | 173lm/W | |
brillantweiß | 3500K | CRI>85 | 2822lm | 174lm/W | |
neutralweiß | 4000K | CRI>85 | 2922lm | 180lm/W | |
kaltweiß | 5000K | CRI>85 | 2941lm | 182lm/W | |
kaltweiß max. Effizienz | 5000K | CRI>70 | 3224lm | 199lm/W | |
19,6W – 600mA | sehr warmweiß | 2700K | CRI>82 | 3201lm | 163lm/W |
warmweiß | 3000K | CRI>85 | 3374lm | 172lm/W | |
perlweiß | 3100K | CRI>85 | 3335lm | 170lm/W | |
klarweiß | 3200K | CRI>85 | 3324lm | 170lm/W | |
brillantweiß | 3500K | CRI>85 | 3351lm | 171lm/W | |
neutralweiß | 4000K | CRI>85 | 3469lm | 177lm/W | |
kaltweiß | 5000K | CRI>85 | 3492lm | 178lm/W | |
kaltweiß max. Effizienz | 5000K | CRI>70 | 3828lm | 195lm/W | |
23,0W – 700mA | sehr warmweiß | 2700K | CRI>82 | 3696lm | 161lm/W |
warmweiß | 3000K | CRI>85 | 3897lm | 169lm/W | |
perlweiß | 3100K | CRI>85 | 3852lm | 167lm/W | |
klarweiß | 3200K | CRI>85 | 3839lm | 167lm/W | |
brillantweiß | 3500K | CRI>85 | 3870lm | 168lm/W | |
neutralweiß | 4000K | CRI>85 | 4007lm | 174lm/W | |
kaltweiß | 5000K | CRI>85 | 4034lm | 175lm/W | |
kaltweiß max. Effizienz | 5000K | CRI>70 | 4422lm | 192lm/W | |
26,5W – 800mA | sehr warmweiß | 2700K | CRI>82 | 4183lm | 158lm/W |
warmweiß | 3000K | CRI>85 | 4411lm | 166lm/W | |
perlweiß | 3100K | CRI>85 | 4360lm | 165lm/W | |
klarweiß | 3200K | CRI>85 | 4344lm | 164lm/W | |
brillantweiß | 3500K | CRI>85 | 4380lm | 165lm/W | |
neutralweiß | 4000K | CRI>85 | 4535lm | 171lm/W | |
kaltweiß | 5000K | CRI>85 | 4565lm | 172lm/W | |
kaltweiß max. Effizienz | 5000K | CRI>70 | 5004lm | 189lm/W | |
31,0W – 925mA | sehr warmweiß | 2700K | CRI>82 | 4779lm | 154lm/W |
warmweiß | 3000K | CRI>85 | 5038lm | 163lm/W | |
perlweiß | 3100K | CRI>85 | 4980lm | 161lm/W | |
klarweiß | 3200K | CRI>85 | 4963lm | 160lm/W | |
brillantweiß | 3500K | CRI>85 | 5003lm | 161lm/W | |
neutralweiß | 4000K | CRI>85 | 5180lm | 167lm/W | |
kaltweiß | 5000K | CRI>85 | 5215lm | 168lm/W | |
kaltweiß max. Effizienz | 5000K | CRI>70 | 5716lm | 184lm/W | |
35,5W – 1050mA | sehr warmweiß | 2700K | CRI>82 | 5359lm | 151lm/W |
warmweiß | 3000K | CRI>85 | 5650lm | 159lm/W | |
perlweiß | 3100K | CRI>85 | 5584lm | 157lm/W | |
klarweiß | 3200K | CRI>85 | 5565lm | 157lm/W | |
brillantweiß | 3500K | CRI>85 | 5611lm | 158lm/W | |
neutralweiß | 4000K | CRI>85 | 5809lm | 164lm/W | |
kaltweiß | 5000K | CRI>85 | 5847lm | 165lm/W | |
kaltweiß max. Effizienz | 5000K | CRI>70 | 6410lm | 181lm/W | |
* Farbgenauigkeit: 2-fach MacAdam; 3-fach MacAdam Farbverschiebung nach 50.000 Std. | |||||
** DALI-Dimmung, sowie höhere Leistungen, auf Anfrage möglich. |
LICHTWERTE – SONDERLICHTFARBEN AUFBAUSTRAHLER MIDI-TUBE LED-COB
Leistung (Gesamtanschluss) |
Farbe | Korrelierte Farbtemperatur |
Farbwiedergabe | Lichtstrom (System) |
Lichtausbeute (System) |
7,9W – 250mA | sehr warmweiß | 2700K | CRI>95 | 1198lm | 152lm/W |
warmweiß | 3000K (below BBL) | CRI>95 | 1235lm | 156lm/W | |
perlweiß | 3100K | CRI>95 | 1247lm | 158lm/W | |
klarweiß | 3200K | CRI>95 | 1255lm | 159lm/W | |
brillantweiß | 3500K (below BBL) | CRI>95 | 1273lm | 161lm/W | |
neutralweiß | 4000K (below BBL) | CRI>95 | 1307lm | 165lm/W | |
Brot- & Backwaren | 2445K | CRI>92 | 974lm | 123lm/W | |
meat / pink effect | 2000K | CRI>82 | 712lm | 90lm/W | |
meat / white effect | 4000K | CRI>82 | 790lm | 100lm/W | |
11,1W – 350mA | sehr warmweiß | 2700K | CRI>95 | 1651lm | 149lm/W |
warmweiß | 3000K (below BBL) | CRI>95 | 1702lm | 153lm/W | |
perlweiß | 3100K | CRI>95 | 1718lm | 155lm/W | |
klarweiß | 3200K | CRI>95 | 1729lm | 156lm/W | |
brillantweiß | 3500K (below BBL) | CRI>95 | 1754lm | 158lm/W | |
neutralweiß | 4000K (below BBL) | CRI>95 | 1801lm | 162lm/W | |
Brot- & Backwaren | 2445K | CRI>92 | 1358lm | 122lm/W | |
meat / pink effect | 2000K | CRI>82 | 981lm | 88lm/W | |
meat / white effect | 4000K | CRI>82 | 1089lm | 98lm/W | |
16,2W – 500mA | sehr warmweiß | 2700K | CRI>95 | 2317lm | 143lm/W |
warmweiß | 3000K (below BBL) | CRI>95 | 2388lm | 147lm/W | |
perlweiß | 3100K | CRI>95 | 2411lm | 149lm/W | |
klarweiß | 3200K | CRI>95 | 2425lm | 150lm/W | |
brillantweiß | 3500K (below BBL) | CRI>95 | 2461lm | 152lm/W | |
neutralweiß | 4000K (below BBL) | CRI>95 | 2527lm | 156lm/W | |
Brot- & Backwaren | 2445K | CRI>92 | 1942lm | 120lm/W | |
meat / pink effect | 2000K | CRI>82 | 1377lm | 85lm/W | |
meat / white effect | 4000K | CRI>82 | 1528lm | 94lm/W | |
19,6W – 600mA | sehr warmweiß | 2700K | CRI>95 | 2751lm | 140lm/W |
warmweiß | 3000K (below BBL) | CRI>95 | 2835lm | 145lm/W | |
perlweiß | 3100K | CRI>95 | 2863lm | 146lm/W | |
klarweiß | 3200K | CRI>95 | 2880lm | 147lm/W | |
brillantweiß | 3500K (below BBL) | CRI>95 | 2923lm | 149lm/W | |
neutralweiß | 4000K (below BBL) | CRI>95 | 3001lm | 153lm/W | |
Brot- & Backwaren | 2445K | CRI>92 | 2306lm | 118lm/W | |
meat / pink effect | 2000K | CRI>82 | 1635lm | 83lm/W | |
meat / white effect | 4000K | CRI>82 | 1814lm | 93lm/W | |
23,0W – 700mA | sehr warmweiß | 2700K | CRI>95 | 3178lm | 138lm/W |
warmweiß | 3000K (below BBL) | CRI>95 | 3275lm | 142lm/W | |
perlweiß | 3100K | CRI>95 | 3307lm | 144lm/W | |
klarweiß | 3200K | CRI>95 | 3327lm | 145lm/W | |
brillantweiß | 3500K (below BBL) | CRI>95 | 3376lm | 147lm/W | |
neutralweiß | 4000K (below BBL) | CRI>95 | 3466lm | 151lm/W | |
Brot- & Backwaren | 2445K | CRI>92 | 2660lm | 116lm/W | |
meat / pink effect | 2000K | CRI>82 | 1888lm | 82lm/W | |
meat / white effect | 4000K | CRI>82 | 2095lm | 91lm/W | |
26,5W – 800mA | sehr warmweiß | 2700K | CRI>95 | 3596lm | 136lm/W |
warmweiß | 3000K (below BBL) | CRI>95 | 3706lm | 140lm/W | |
perlweiß | 3100K | CRI>95 | 3743lm | 141lm/W | |
klarweiß | 3200K | CRI>95 | 3765lm | 142lm/W | |
brillantweiß | 3500K (below BBL) | CRI>95 | 3821lm | 144lm/W | |
neutralweiß | 4000K (below BBL) | CRI>95 | 3923lm | 148lm/W | |
Brot- & Backwaren | 2445K | CRI>92 | 3013lm | 114lm/W | |
meat / pink effect | 2000K | CRI>82 | 2137lm | 81lm/W | |
meat / white effect | 4000K | CRI>82 | 2371lm | 89lm/W | |
31,0W – 925mA | sehr warmweiß | 2700K | CRI>95 | 4108lm | 133lm/W |
warmweiß | 3000K (below BBL) | CRI>95 | 4233lm | 137lm/W | |
perlweiß | 3100K | CRI>95 | 4275lm | 138lm/W | |
klarweiß | 3200K | CRI>95 | 4300lm | 139lm/W | |
brillantweiß | 3500K (below BBL) | CRI>95 | 4364lm | 141lm/W | |
neutralweiß | 4000K (below BBL) | CRI>95 | 4481lm | 145lm/W | |
Brot- & Backwaren | 2445K | CRI>92 | 3424lm | 110lm/W | |
meat / pink effect | 2000K | CRI>82 | 2441lm | 79lm/W | |
meat / white effect | 4000K | CRI>82 | 2708lm | 87lm/W | |
35,5W – 1050mA | sehr warmweiß | 2700K | CRI>95 | 4606lm | 130lm/W |
warmweiß | 3000K (below BBL) | CRI>95 | 4747lm | 134lm/W | |
perlweiß | 3100K | CRI>95 | 4794lm | 135lm/W | |
klarweiß | 3200K | CRI>95 | 4823lm | 136lm/W | |
brillantweiß | 3500K (below BBL) | CRI>95 | 4894lm | 138lm/W | |
neutralweiß | 4000K (below BBL) | CRI>95 | 5025lm | 142lm/W | |
Brot- & Backwaren | 2445K | CRI>92 | 3838lm | 108lm/W | |
meat / pink effect | 2000K | CRI>82 | 2738lm | 77lm/W | |
meat / white effect | 4000K | CRI>82 | 3037lm | 86lm/W | |
* Farbgenauigkeit: 2-fach MacAdam; 3-fach MacAdam Farbverschiebung nach 50.000 Std. | |||||
** DALI-Dimmung, sowie höhere Leistungen, auf Anfrage möglich. |
